一：安裝激光管

1. 支撐點要準確。按照廠家在激光管上貼的支撐標簽來放置激光管。

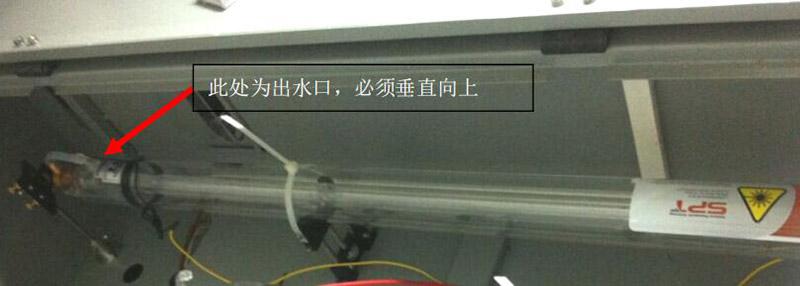

2. 出水嘴的方向。激光管的負極（激光輸出端）為出水口，請參考圖一。

3. 水冷。必須待激光管的水冷管注滿水，且沒有氣泡的情況下，再開啟激光電源。如果管內有氣泡或者水冷管中未注滿水，就使激光管進行工作，激光管玻璃則會因未受到冷卻，無法承受激光產生的熱量而裂開，導致激光管報廢。

圖一

二：清潔激光鏡片

1. 檢測三個反射鏡的鏡片表面是否有附著污染物或者劃痕。如果有污染物，請用醫用棉簽蘸取純度在 99%以上的酒精輕輕擦拭鏡片表面，去除污染附著物，然后再用干的棉簽擦干鏡片；如果鏡片表面有劃痕或者燒壞，請及時更換反射鏡片。

2. 要定期取出聚焦鏡，對其表面進行清潔。（根據使用的情況和工作的環境確定保養的間隔時間），清潔方法與反射鏡片一樣，但注意要清潔聚焦鏡的兩面。

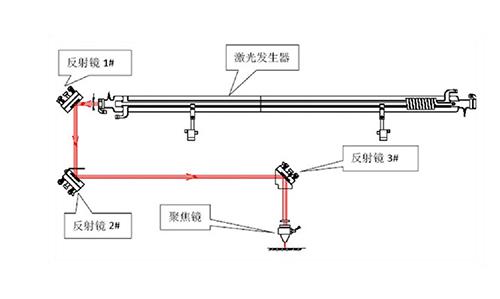

三：調節光路，保證光路正確

調節光路時，首先要將各個反射鏡調節到大致垂直于水平面的位置，并與 X 方向保持 45°角。此時反射鏡架與鏡架固定板之間的三個調節螺釘?shù)拈L(zhǎng)度要大致相同。

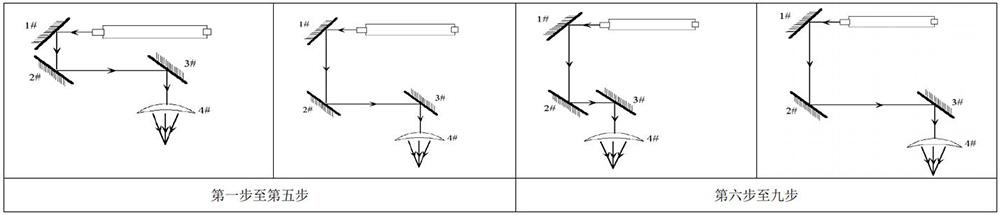

第一步：調節 1＃反射鏡。保證激光管發出的光束入射在 1＃反射鏡的中心。

第二步：調節 2＃反射鏡。在 2＃反射鏡的光路調節輔助架貼上雙面膠紙（或其它能打出標記的物體），將橫梁移至最靠近激光管的位置，按點射按鈕（控制適當?shù)墓鈴?qiáng)），使激光在膠紙上留下標記（注意：為防止激光輻射傷人，請先用一塊紙板測試出光斑的大概位置，然后再進行調整)。

第三步：逐漸將橫梁移至離激光管最遠的位置，再按點射，在 2#反射鏡的膠紙上再打上一個標記。

第四步：如果兩個標記不重合，調整 1＃反射鏡，使 2#反射鏡膠紙上的兩個標記中心重合。

第五步：反復第二步至第四步，直至兩個標記中心完全重合。

第六步：在 3＃反射鏡前貼上雙面膠紙（或其它能打出標記的物體），將小車(激光頭)移至最靠近 2＃反射鏡的位置，按點射按鈕（控制適當?shù)墓鈴?qiáng)），使激光在3#反射鏡的膠紙上打上一個標記。

第七步：將小車（激光頭）移至距離 2＃反射鏡最遠的位置，按點射(先用一塊紙板，先測出光斑的大概位置，以防傷人)，再在 3#反射鏡的膠紙上打上一個標記。

第八步：如果 3#反射鏡膠紙上的兩個標記不重合，調整 2＃反射鏡，使這兩個標記中心重合。

第九步：反復第六步至第八步，直至兩個標記中心完全重合。

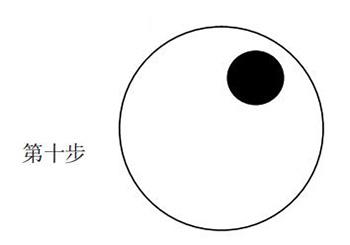

第十步：在 3＃反射鏡下面聚焦鏡筒的入光口處貼上雙面膠紙，按點射，在紙上打上標記。如果如果標記在膠紙的中心處，則光路調整完成。

第十一步：若激光未落在入光口的中心，如下圖，則要按照以下步驟進行調節，直到激光點射標記落在出光口處雙面膠紙的中心處。

上下偏差：只能將激光管抬高或降低。

里外偏差：只能將激光管向里或向外調整

在本例中，落點偏上和偏外。 因此必須降低激光管，然后，從第一步開始全部重新調整。
