激光管作為激光設備的重要組成部分，在激光管使用到一定期限時，會出現老化現象，需要及時更換新的激光管，避免影響正常工作。下文中分享如何正確更換安裝激光管。

拆卸舊激光管

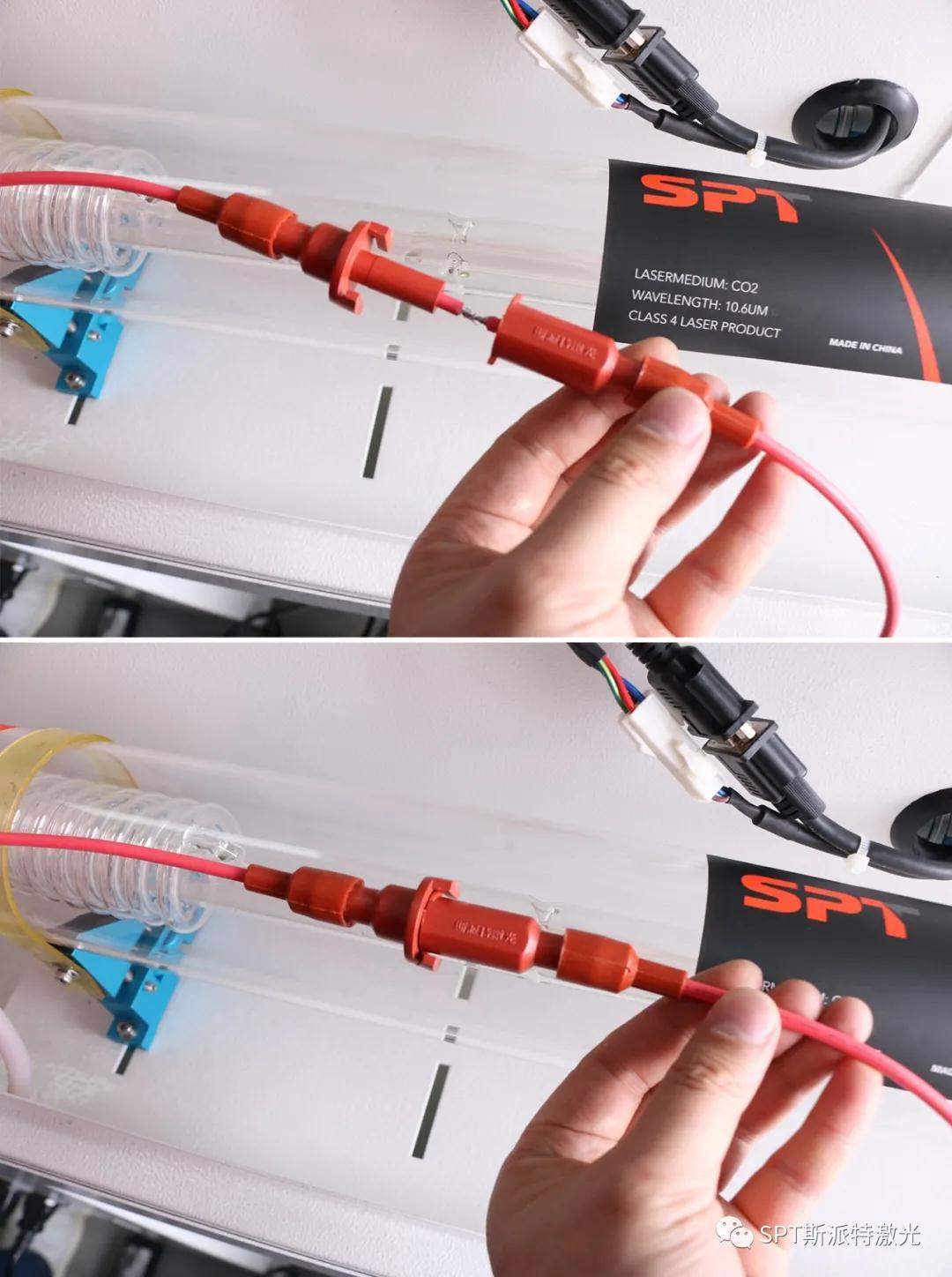

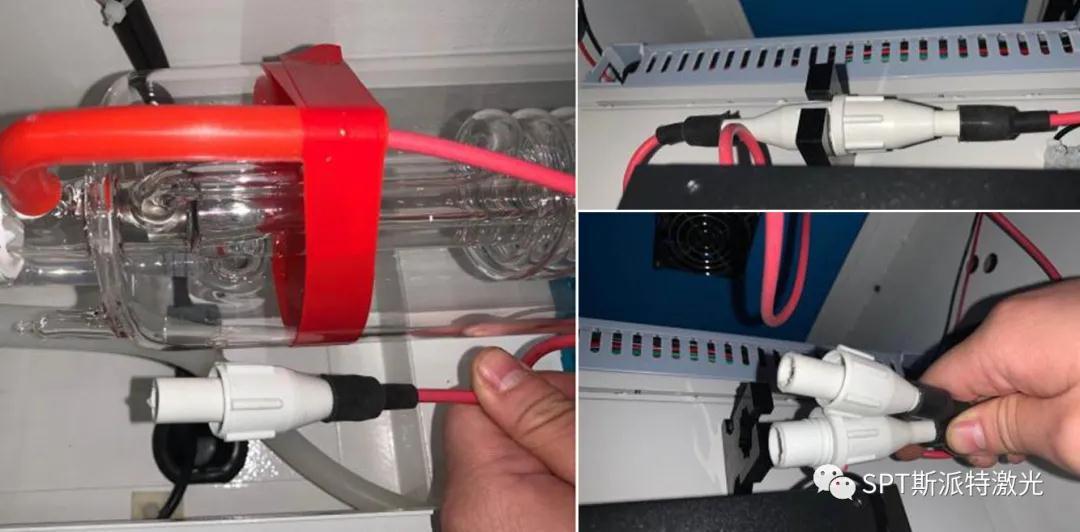

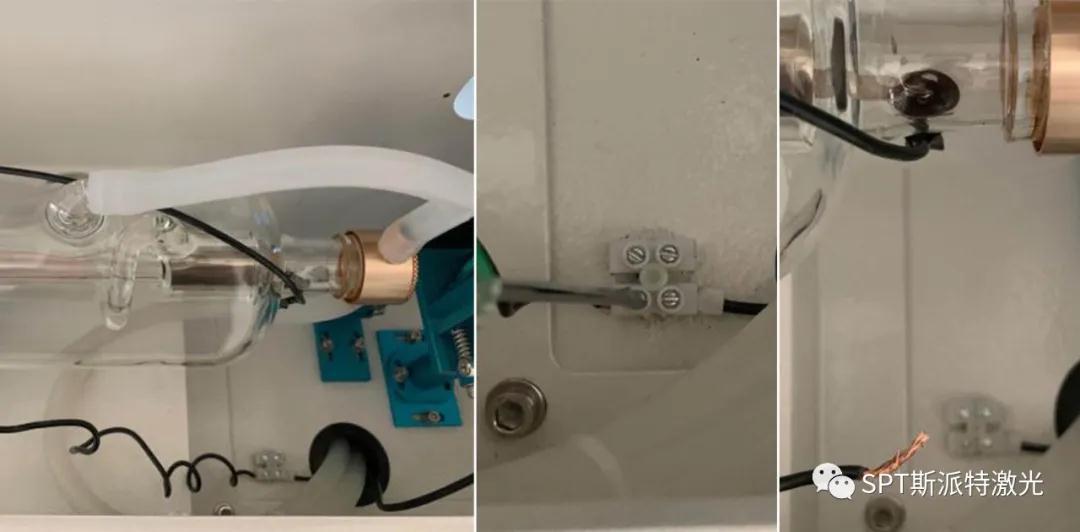

關掉設備電源，斷開紅色正極線接頭

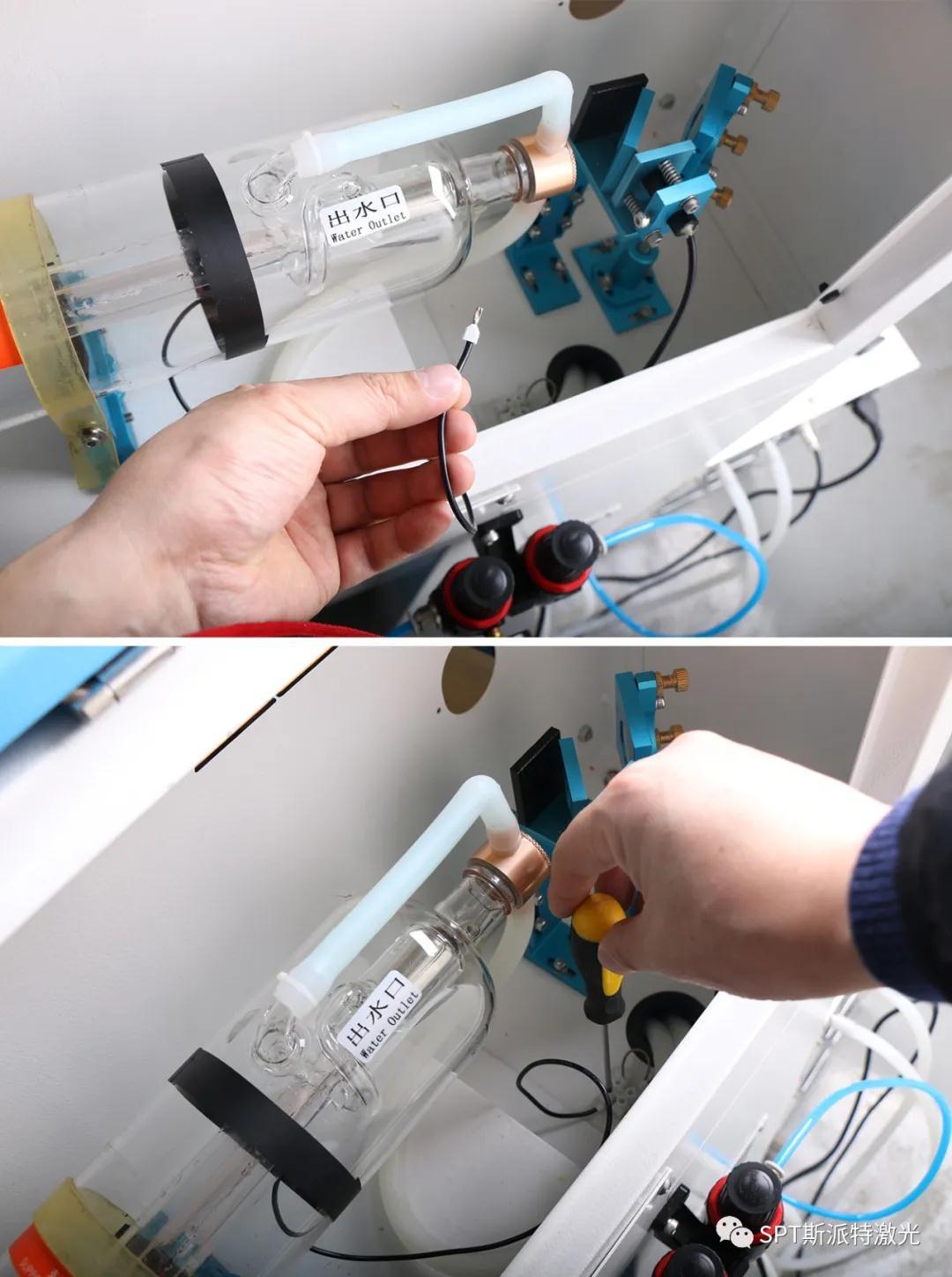

斷開黑色負極線接頭

拆卸激光管支架上的螺絲

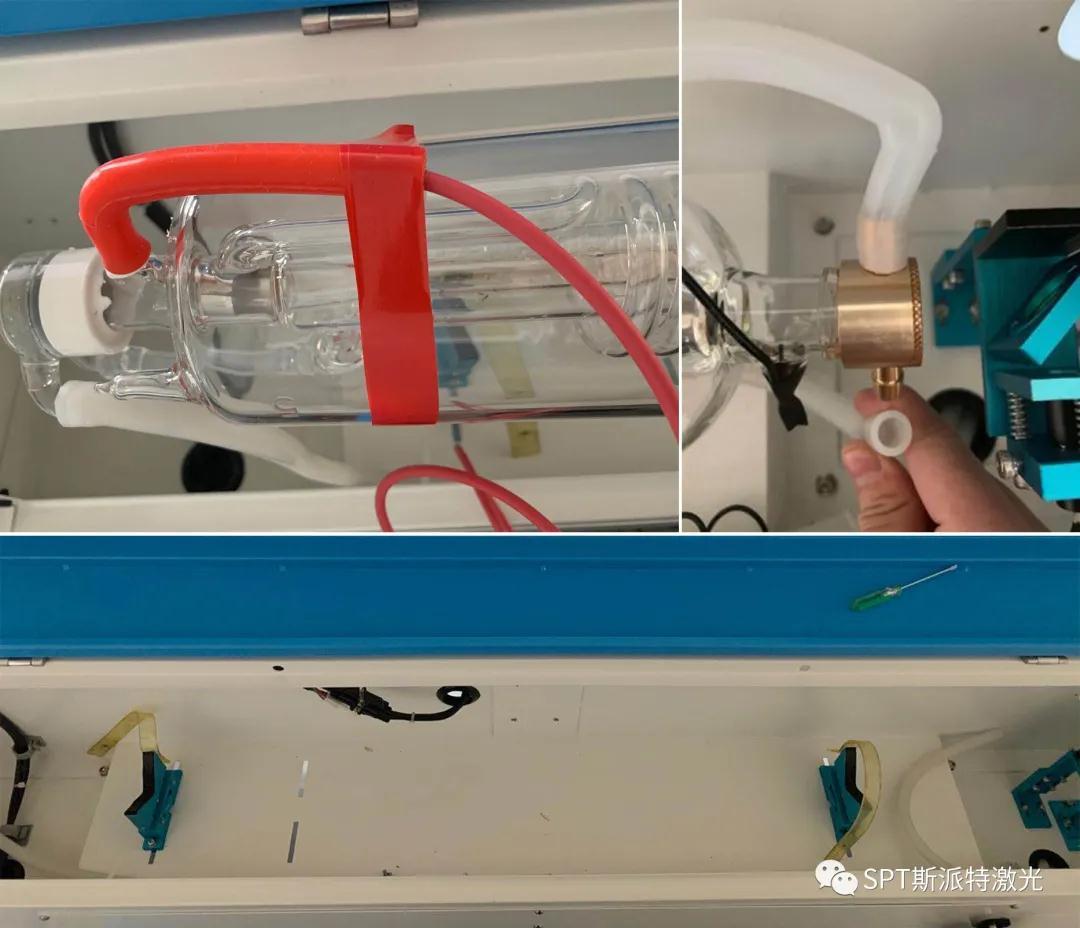

排空激光管中的水，拔掉進出水口水管，取出舊激光管

安裝新激光管

激光管出光口（負極端）朝反射鏡方向放置

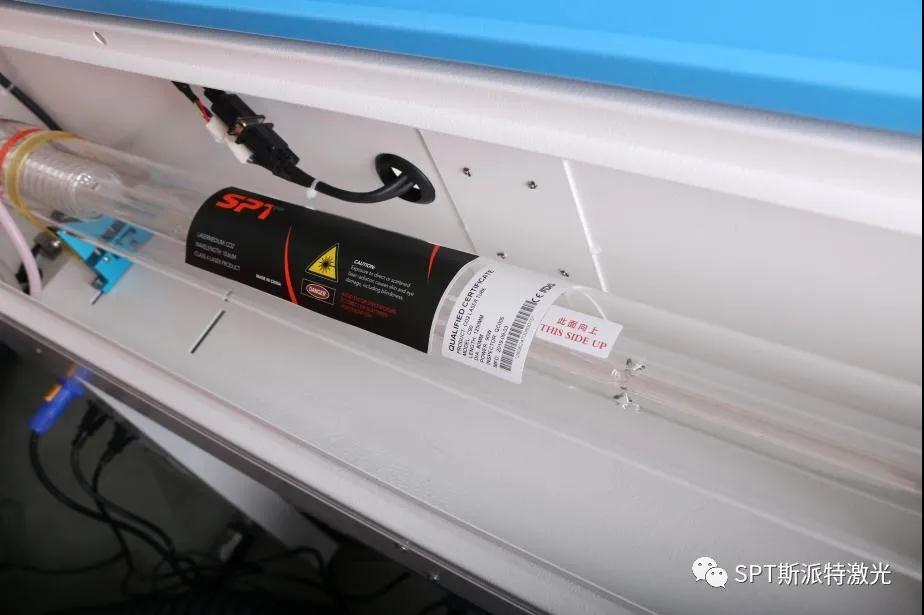

注意：為防止光路變化，保持與拆卸之前的位置一致，激光管的LOGO標簽朝上放置，激光管的兩個支撐點要在激光管總長1/4的點上。

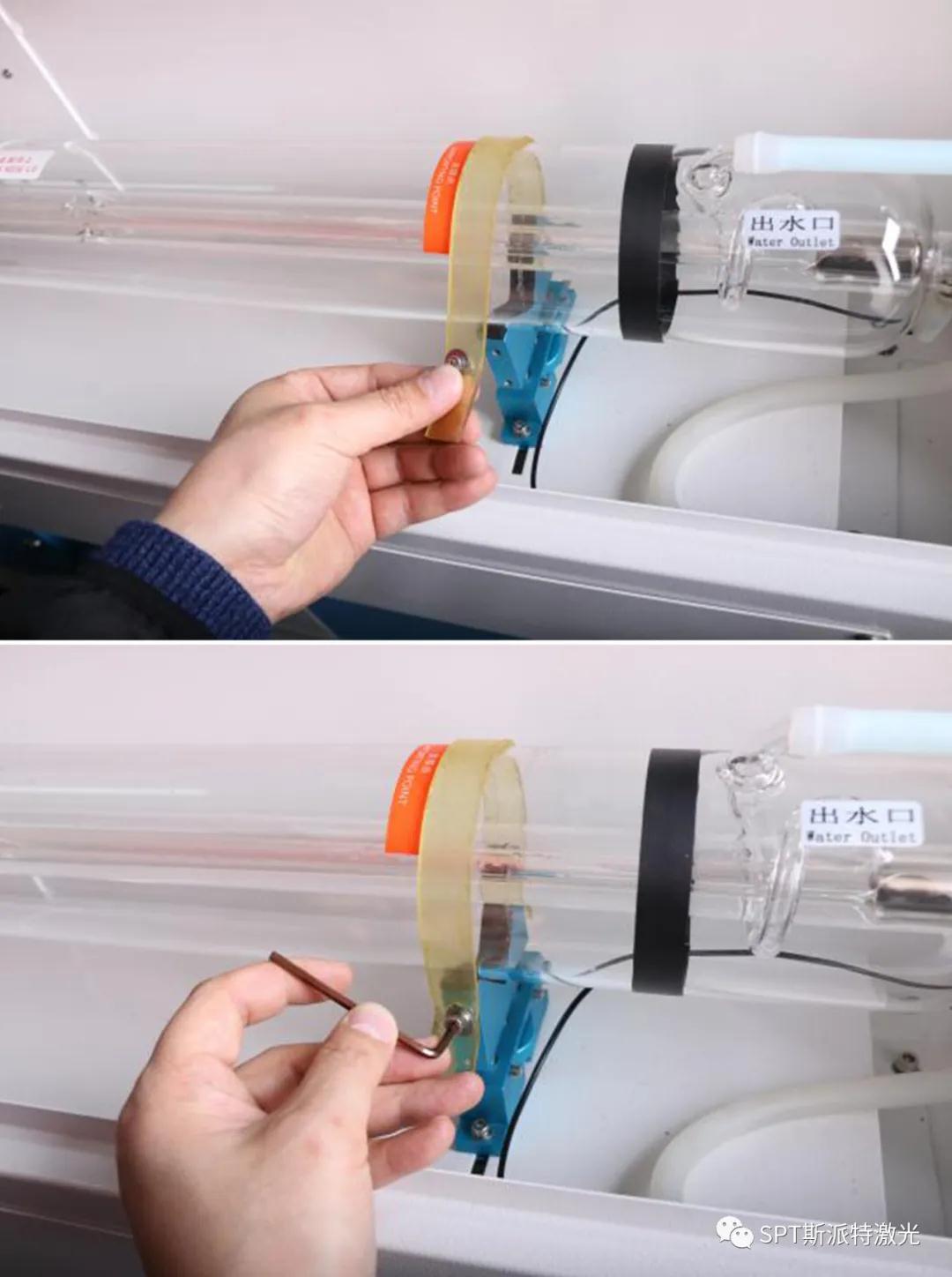

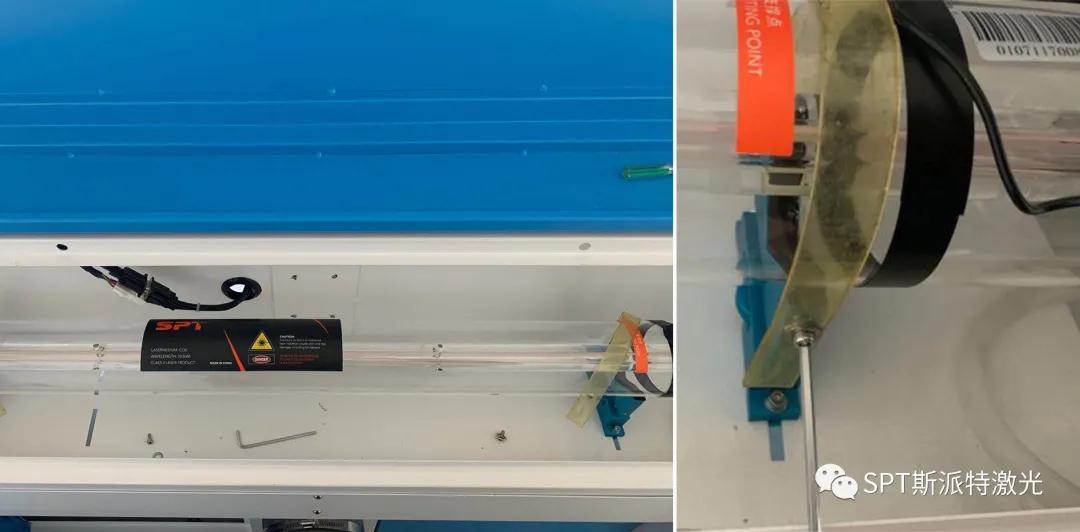

調整激光管支架，固定好激光管位置

注意：固定時不要擰太緊，避免損壞激光管。

連接紅色正極線

連接黑色負極線

連接進出水口水管

注意：參照進出水口標簽，遵循低進高出的原則。

使用交流電的用戶，冷卻水水箱要接地。

冷卻水應采用軟水（蒸餾水或純凈水），冷卻水的水溫應控制在25℃~30℃范圍，確保冷卻水充滿冷卻管，管內不能有氣泡。確保流量在2L~4L/分鐘，否則效果不好，會引起跳模，光斑變幾個點導致功率下降；冷卻水回水口在水箱內一定要被水淹蓋，否則會出現關開機時激光管內冷卻水灌不滿現象。

調試設備

連接進出水口水管

注意：避免在調試光路過程中，產生的煙霧濺射到輸出窗口表面，輸出窗口外表面被污染，會導致功率下降，可用脫脂棉或綢布蘸無水酒精輕輕擦拭輸出窗口外表面。

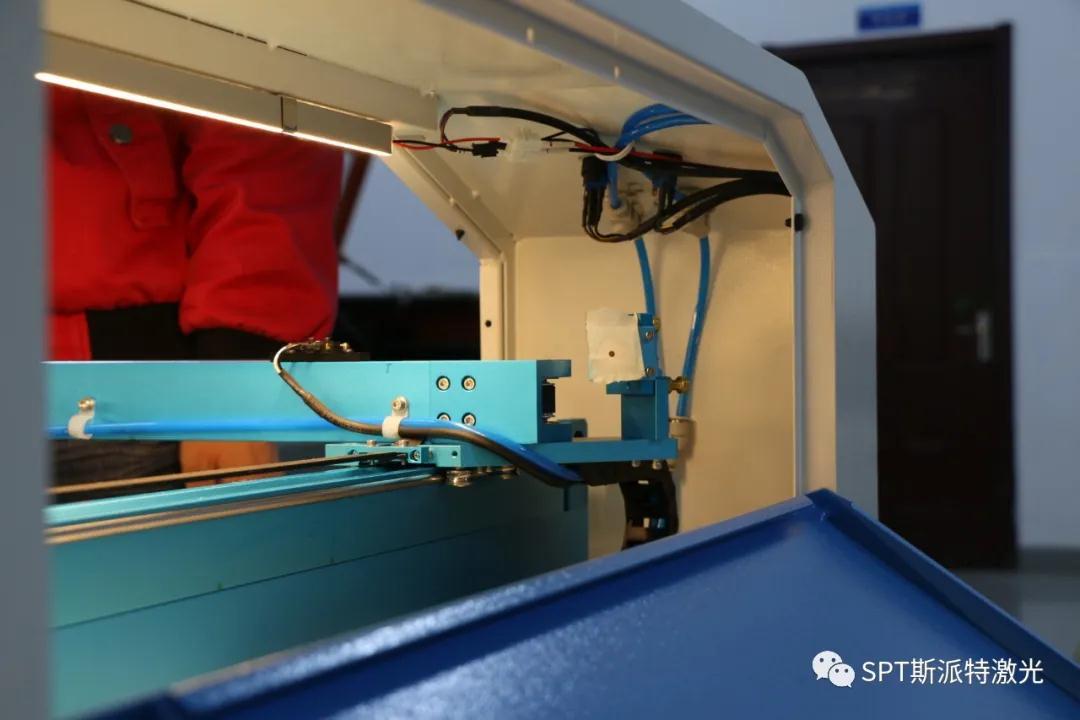

Y軸（遠距離）調節光路

X軸（近距離）調節光路

X軸（遠距離）調節光路

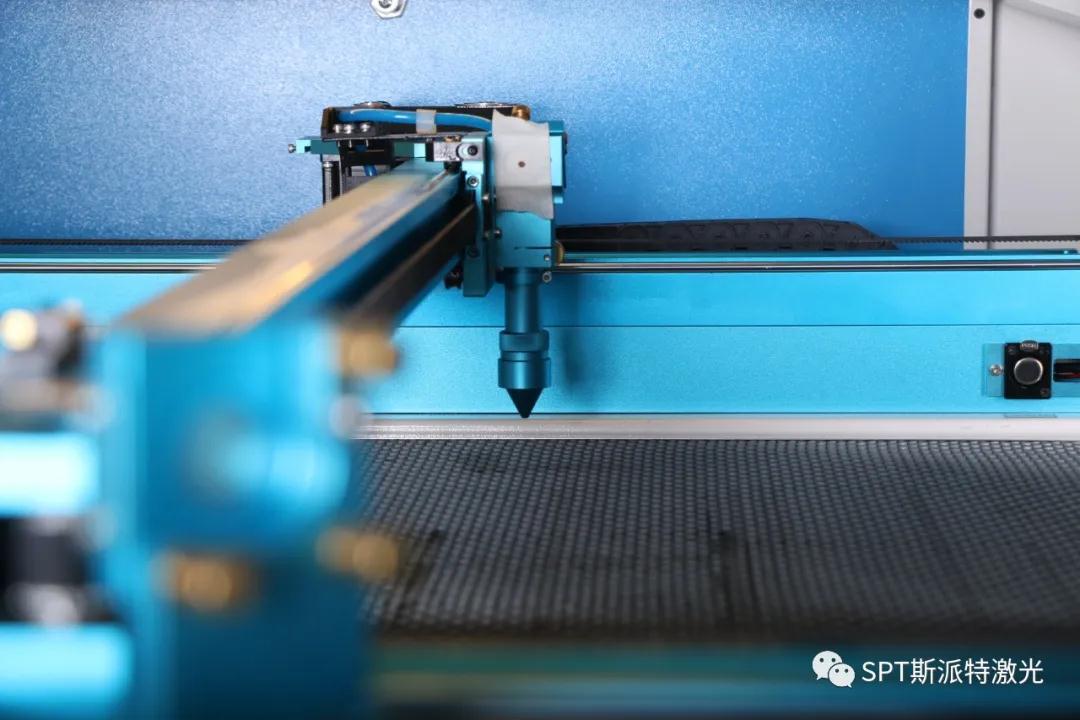

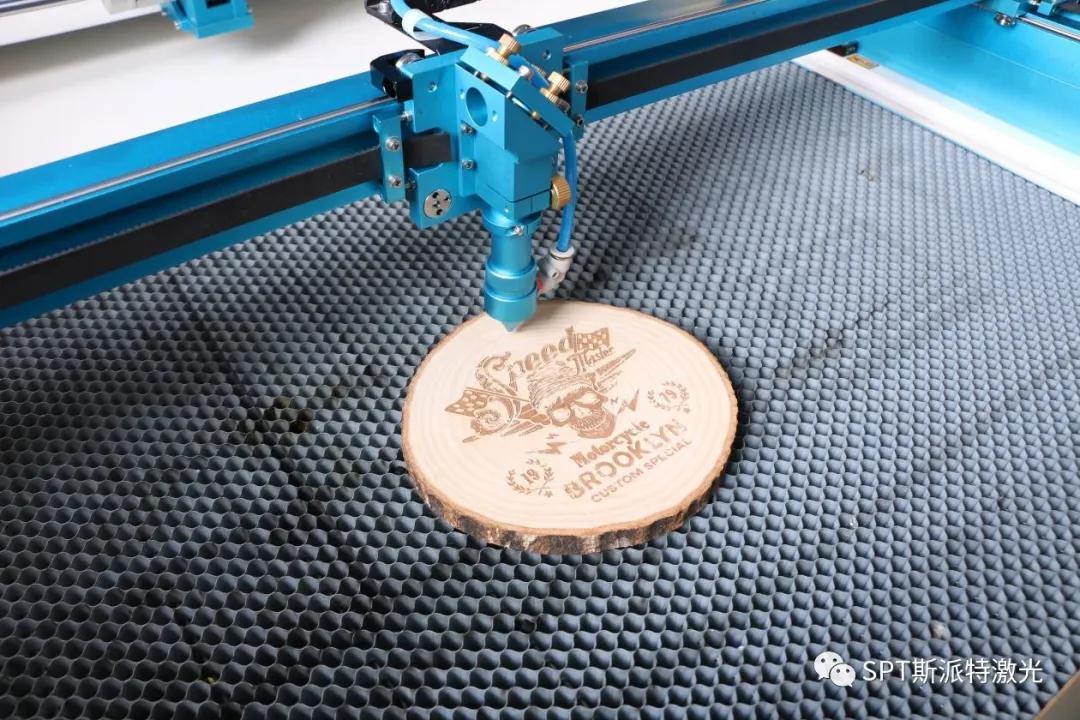

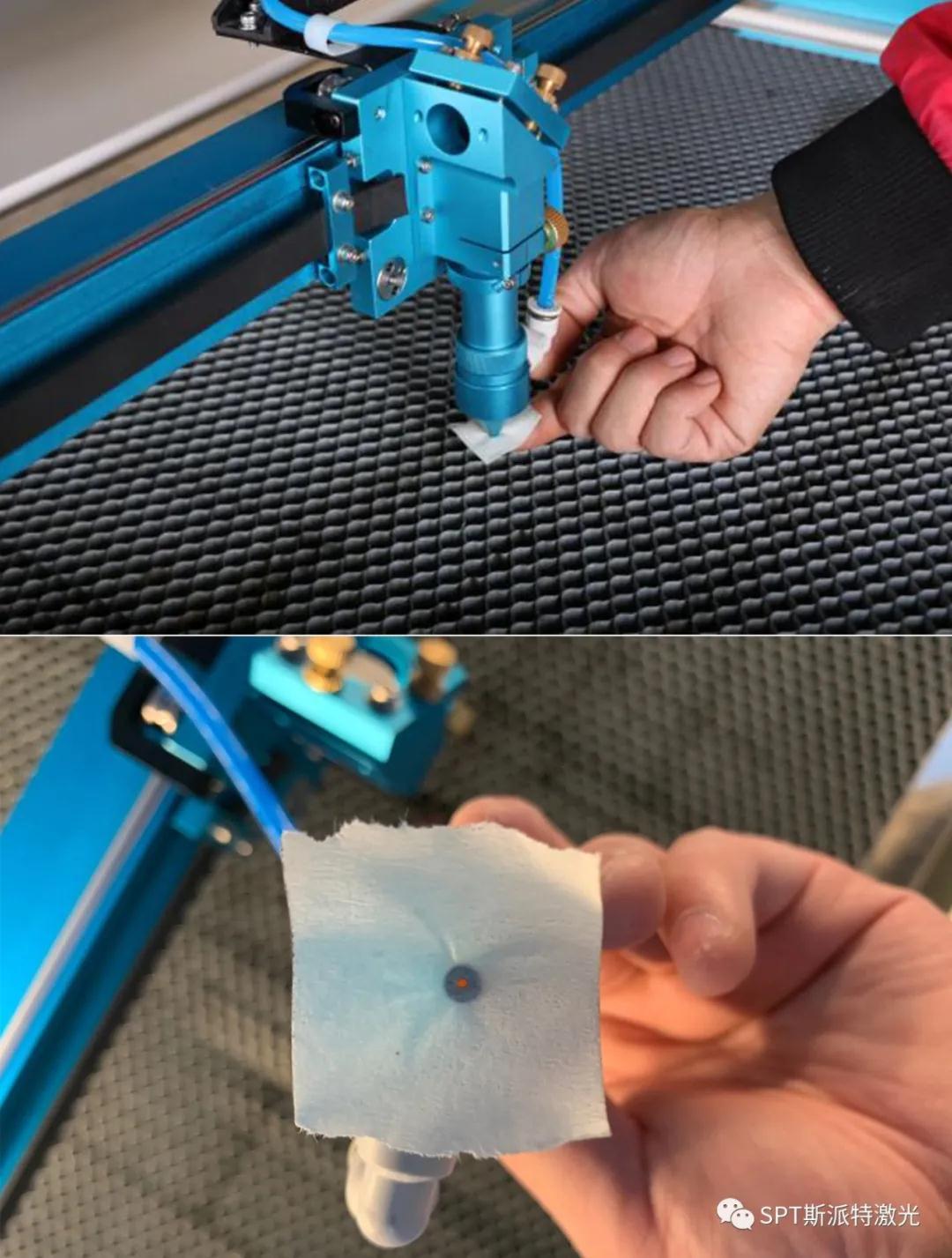

聚焦的光應在激光切割頭的中心

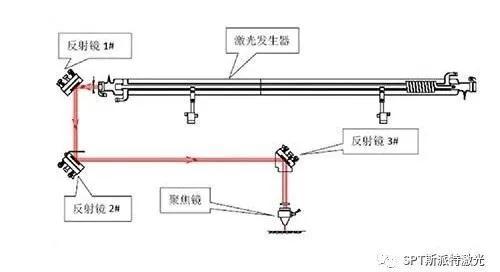

調節光路時，首先要將各個反射鏡調節到大致垂直于水平面的位置，并與 X 方向保持 45°角。此時反射鏡架與鏡架固定板之間的三個調節螺釘?shù)拈L度要大致相同。

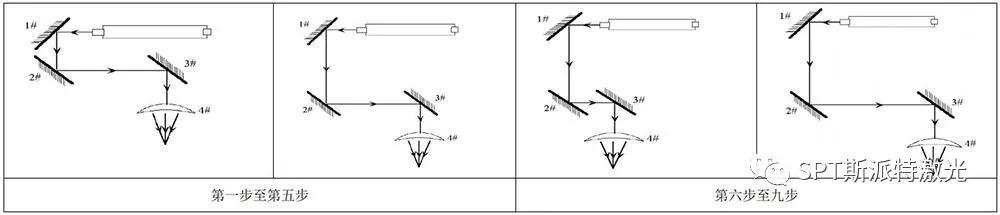

第一步：調節 1＃反射鏡。保證激光管發出的光束入射在 1＃反射鏡的中心。

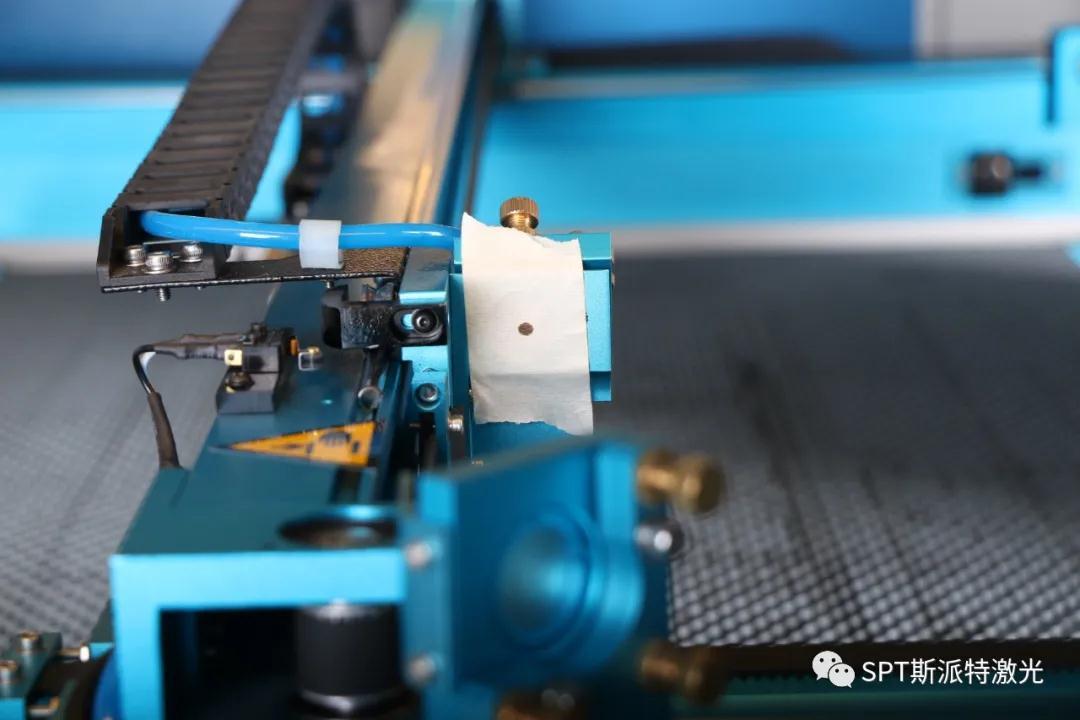

第二步：調節 2＃反射鏡。在 2＃反射鏡的光路調節輔助架貼上雙面膠紙（或其它能打出標記的物體），將橫梁移至最靠近激光管的位置，按點射按鈕（控制適當?shù)墓鈴?qiáng)），使激光在膠紙上留下標記（注意：為防止激光輻射傷人，請先用一塊紙板測試出光斑的大概位置，然后再進行調整)。

第三步：逐漸將橫梁移至離激光管最遠的位置，再按點射，在 2#反射鏡的膠紙上再打上一個標記。

第四步：如果兩個標記不重合，調整 1＃反射鏡，使 2#反射鏡膠紙上的兩個標記中心重合。

第五步：反復第二步至第四步，直至兩個標記中心完全重合。

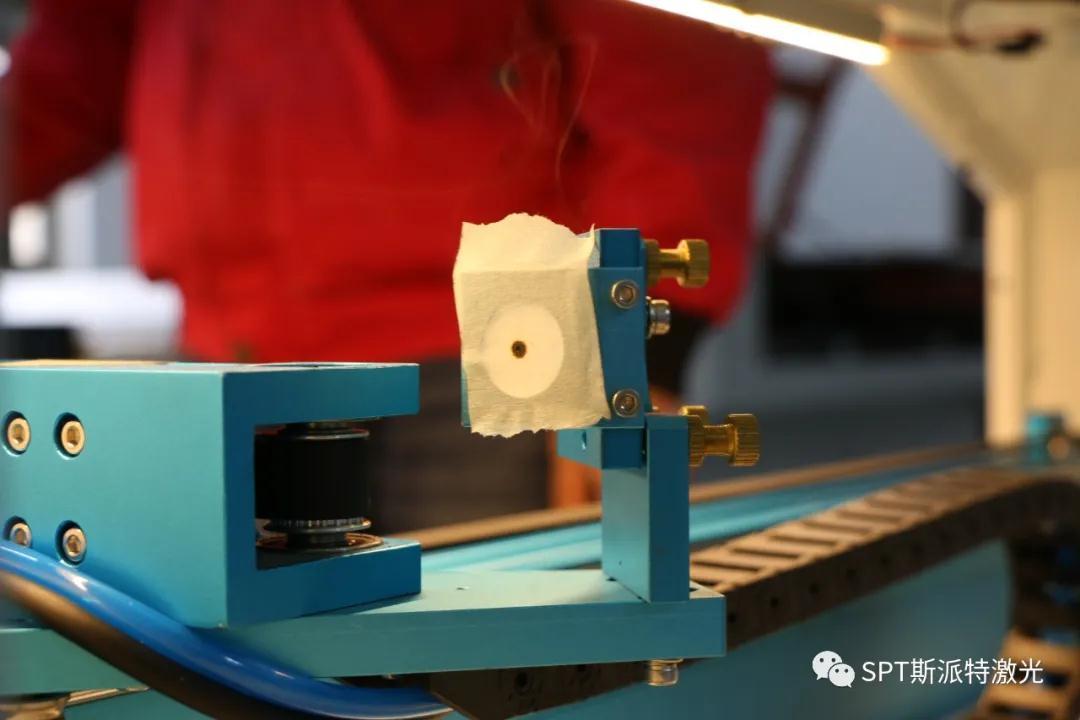

第六步：在 3＃反射鏡前貼上雙面膠紙（或其它能打出標記的物體），將小車(激光頭)移至最靠近 2＃反射鏡的位置，按點射按鈕（控制適當?shù)墓鈴?qiáng)），使激光在3#反射鏡的膠紙上打上 一個標記。

第七步：將小車（激光頭）移至距離 2＃反射鏡最遠的位置，按點射(先用一塊紙板，先測出光斑的大概位置，以防傷人)，再在 3#反射鏡的膠紙上打上一個標記。

第八步：如果 3#反射鏡膠紙上的兩個標記不重合，調整 2＃反射鏡，使這兩個標記中心重合。

第九步：反復第六步至第八步，直至兩個標記中心完全重合。
