在激光加工過程中，具有紅光預覽和紅光定位的功能，協助用戶更好地規劃被加工材料的使用率。同時，可視的紅光很好地減少了，CO2激光自身的不可視性給激光光路調試所帶來的阻礙。幫助用戶準確目測激光的傳輸路徑，使光路調整更精確、方便，也減少了被CO2激光灼傷的風險。尤其是對于激光機光路調試經驗不足的人群，大大提高了操作安全性。
利用紅光進行光路調節總共分為3個部分，縱向光路調節，橫向光路調節以及垂直光路調節。
把X軸橫梁移動到距離光源最近的位置，將美紋紙貼至第二反射鏡架上，并用筆在美紋紙上做一個和紅光同點的記號。

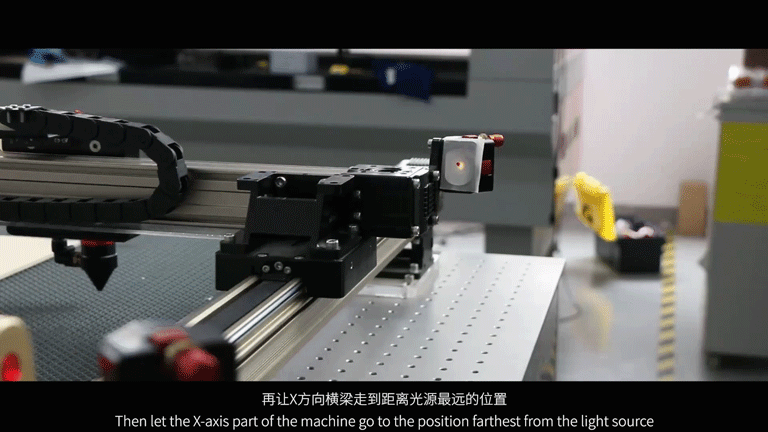

再讓X軸橫梁走到距離光源最遠的位置。
通過第一反射鏡架上的調節螺絲，將已經偏離記號點的紅光進行調整，使其與記號點再次重合。
上述動作需重復2-3遍，直到紅光與記號點沒有偏差，完成縱向光路的調整。
將激光頭移動至最左側的位置，貼上美紋紙，并用筆在美紋紙上做一個與紅光同點的記號。
讓激光頭走到最右側的位置

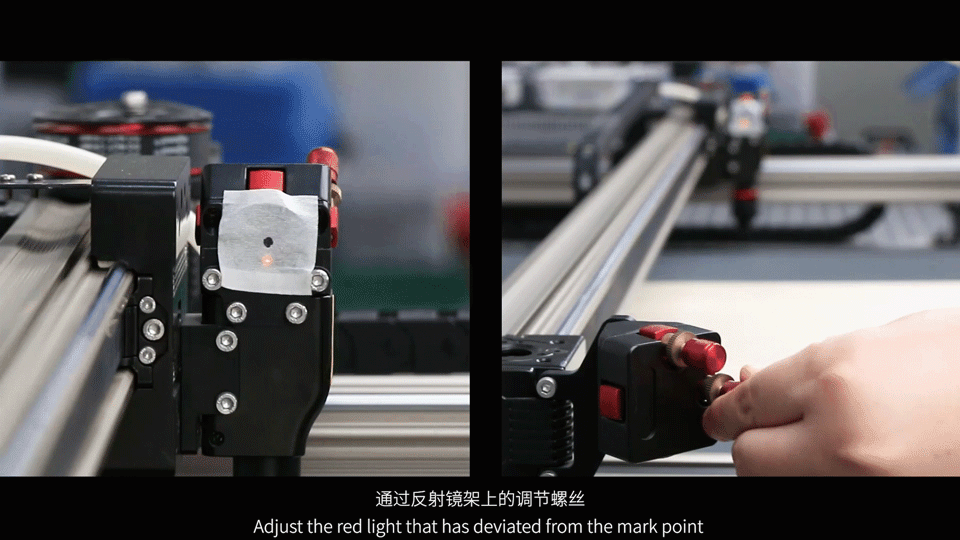

通過反射鏡架上的調節螺絲將已經偏離記號點的紅光進行調整，使其與記號點再次重合。
上述動作需重復2-3遍，直到紅光與記號點沒有偏差，完成橫向光路的調整。
將木板放置在機器平臺上，并用美紋紙做一個點狀記號。

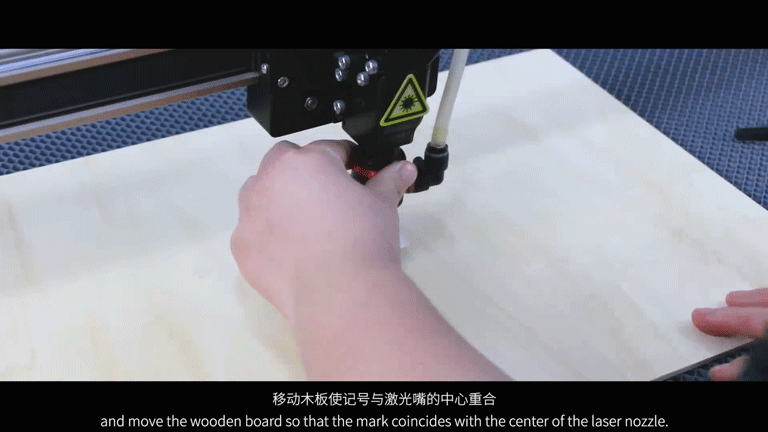

激光嘴下移至美紋紙表面，移動木板使記號與激光嘴的中心重合。
接著將激光嘴上移

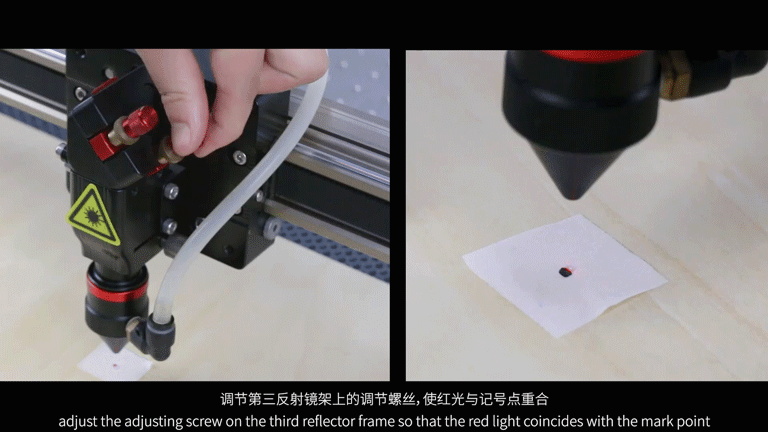

并調節第三反射鏡架上的調節螺絲，使紅光與記號點重合，完成垂直光路的調整。
至此，所有的光路調整完畢。

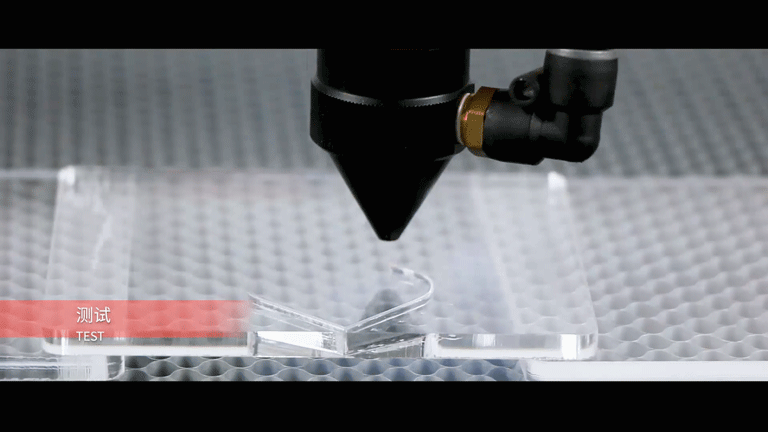

材料：5mm厚的亞克力
